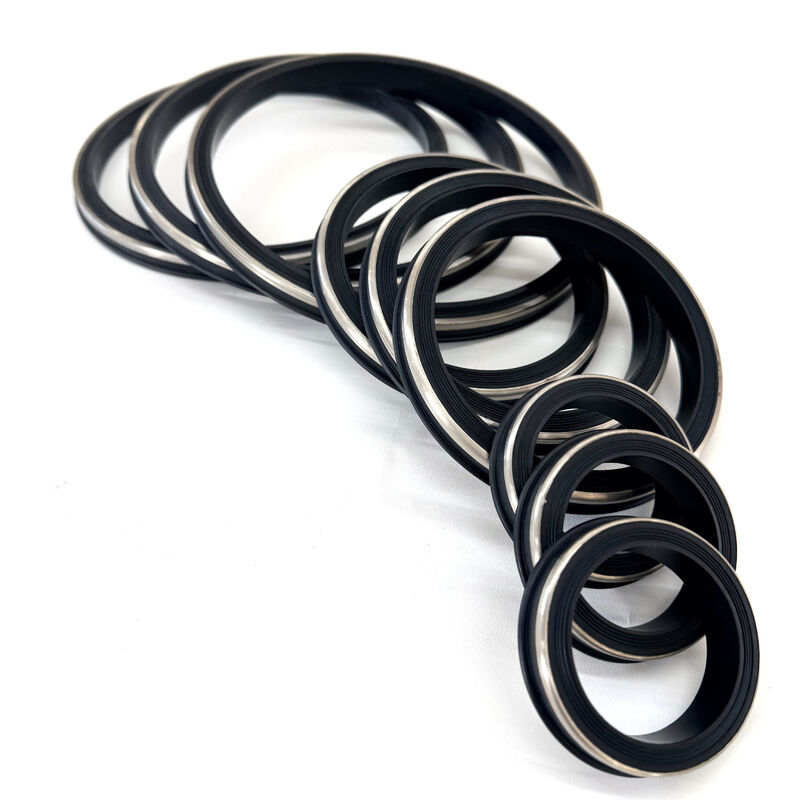

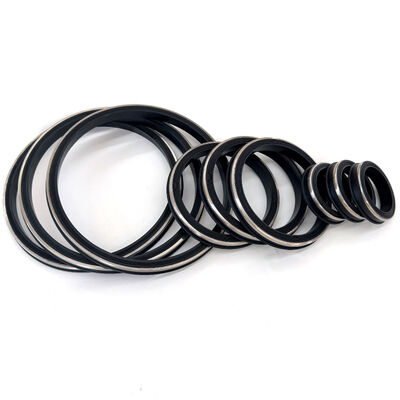

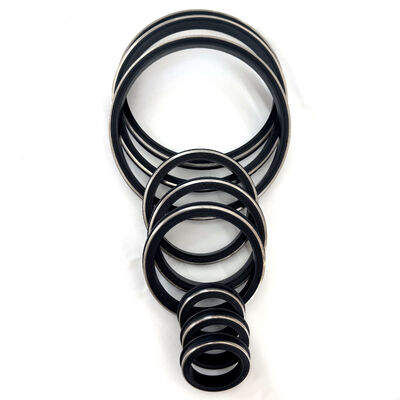

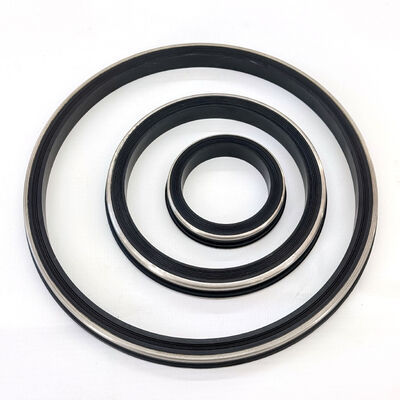

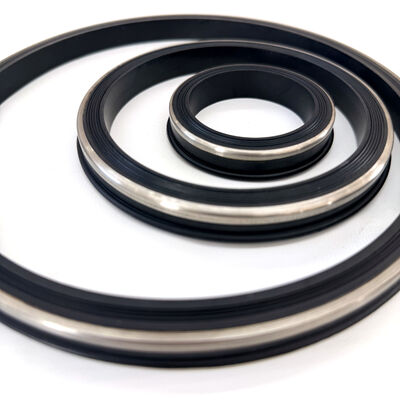

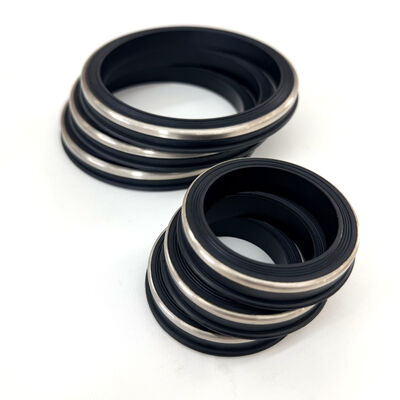

H2S प्रतिरोधी हैमर यूनियन सील | स्टेनलेस स्टील बैकअप रिंग के साथ FKM | 15,000 पीएसआई सीडब्ल्यूपी

सिंहावलोकन

खट्टा सेवा और उच्च तापमान चरम सीमा के लिए इंजीनियर किया गया

तेल क्षेत्र के सबसे अस्थिर वातावरण में - जहां उच्च दबाव H2S और अत्यधिक गर्मी से मिलता है - मानक एनबीआर सील विफल हो जाएंगी। हमारा प्रीमियमस्टेनलेस स्टील बैकअप रिंग्स के साथ एफकेएम हैमर यूनियन सीलआपकी प्रवाह-रेखा अखंडता के लिए अंतिम बचाव हैं।

के लिए विशेष रूप से डिज़ाइन किया गयाखट्टी सेवा (H2S) और उच्च दबावचित्र 1502 जैसे अनुप्रयोगों में, ये सीलें स्टेनलेस स्टील एंटी-एक्सट्रूज़न रिंग के कठोर संरचनात्मक समर्थन के साथ उच्च-ग्रेड फ़्लोरोलेस्टोमेर (एफकेएम) की रासायनिक जड़ता को जोड़ती हैं। यह 15,000 पीएसआई कोल्ड वर्किंग प्रेशर (सीडब्ल्यूपी) संचालन के लिए पेशेवर विकल्प है जहां सुरक्षा और अपटाइम पर समझौता नहीं किया जा सकता है।

मुख्य विशेषताएं और लाभ

---

• खट्टा सेवा (H2S) के लिए इंजीनियर: हमारा विशेष फ़्लुओरोलेस्टोमर (FKM) यौगिक हाइड्रोजन सल्फाइड के लिए रासायनिक रूप से निष्क्रिय है, सूजन, सख्त होने और टूटने को रोकता है जिसके कारण खट्टे वातावरण में एनबीआर सील विफल हो जाती है।

• प्रीमियम स्टेनलेस स्टील सुदृढीकरण: पीतल के छल्ले के विपरीत जो सल्फर युक्त तरल पदार्थ में संक्षारण कर सकते हैं, हमारी स्टेनलेस स्टील एंटी-एक्सट्रूज़न रिंग स्थायी संरचनात्मक अखंडता और शून्य-संक्षारण विश्वसनीयता प्रदान करती है।

• हाई-प्रेशर ब्लोआउट प्रोटेक्शन: इंटीग्रेटेड बैकअप रिंग यूनियन में क्लीयरेंस गैप को पाटता है, यह सुनिश्चित करता है कि सील 15,000 पीएसआई प्रेशर स्पाइक्स के तहत भी अपना आकार बनाए रखे।

• विस्तारित थर्मल स्थिरता: -15°F से 446°F तक के अत्यधिक तापमान में सकारात्मक सील बनाए रखता है, जो HPHT (उच्च दबाव उच्च तापमान) कुओं के लिए आदर्श है।

• दबाव-ऊर्जावान डिज़ाइन: लिप प्रोफ़ाइल को सीलिंग बल को बढ़ाने के लिए आंतरिक लाइन दबाव का उपयोग करने के लिए डिज़ाइन किया गया है, जो कम दबाव वाले स्टार्टअप से पूर्ण-लोड ऑपरेशन तक रिसाव-प्रूफ कनेक्शन सुनिश्चित करता है।

तकनीकी निर्देश

---

प्रदर्शन पैरामीटर्स

---

•  कोल्ड वर्किंग प्रेशर (सीडब्ल्यूपी): 15,000 पीएसआई तक रेटेड (चित्र 1502 के लिए)।

• तापमान रेंज: -15°F से +446°F (-26°C से +230°C)।

• मीडिया अनुकूलता: H2S (खट्टी गैस), CO2, कच्चा तेल, भाप, अम्लीय तरल पदार्थ (HCl/HF), सुगंधित हाइड्रोकार्बन।

• संपीड़न सेट:** दीर्घकालिक भार के तहत स्थायी विरूपण के लिए उत्कृष्ट प्रतिरोध।

• एक्सट्रूज़न प्रतिरोध: 15k PSI पर 0.030" तक निकासी अंतराल पर अधिकतम समर्थन।

सामान्य अनुप्रयोग

---

हमारी एफकेएम/एसएस सील उच्च जोखिम वाले तेल क्षेत्र की सर्विसिंग के लिए "स्वर्ण मानक" हैं: खट्टा गैस उत्पादन: उच्च एच2एस और सीओ2 सांद्रता वाले कुओं में महत्वपूर्ण सीलिंग।

1. अच्छी तरह से उत्तेजना और अम्लीकरण: आक्रामक रसायनों और एसिड को संभालना जो मानक नाइट्राइल सील को ख़राब करते हैं।

2. स्टीम इंजेक्शन और जियोथर्मल: उच्च तापमान वाले ईओआर (उन्नत तेल रिकवरी) संचालन में विश्वसनीय प्रदर्शन।

3. उच्च दबाव फ्रैक्चरिंग: संक्षारक बेसिनों में संचालित होने वाले "आयरन" बेड़े में डिस्चार्ज मैनिफ़ोल्ड के लिए जाने वाली सील।

4. एचपीएचटी कुआं परीक्षण: गहरे, उच्च दबाव वाले कुओं के प्रारंभिक प्रवाह और परीक्षण के दौरान सुरक्षा और संरक्षा प्रदान करना।

अक्सर पूछे जाने वाले प्रश्न

---

प्रश्न 1: मुझे पीतल के साथ एनबीआर के स्थान पर स्टेनलेस स्टील के साथ एफकेएम कब चुनना चाहिए?
उत्तर: जब भी H2S मौजूद हो, या जब ऑपरेटिंग तापमान 212°F से अधिक हो, तो आपको FKM/SS में अपग्रेड करना चाहिए। खट्टा सेवा के लिए स्टेनलेस स्टील की आवश्यकता होती है क्योंकि पीतल सल्फाइड तनाव जंग से पीड़ित हो सकता है।

प्रश्न2: क्या ये सीलें मेरे मौजूदा चित्र 1502 हैमर यूनियनों के साथ काम करेंगी?
उत्तर: हाँ. हमारी सीलें चित्र 1502, 1002, और 602 यूनियनों के मानक ज्यामितीय प्रोफाइल को पूरा करने के लिए डिज़ाइन की गई हैं, जो आपकी वर्तमान सूची के साथ सहज फिट सुनिश्चित करती हैं।

Q3: 15,000 पीएसआई पर स्टेनलेस स्टील रिंग का क्या लाभ है?
उत्तर: 15k PSI पर, रबर लगभग तरल पदार्थ जैसा हो जाता है। एसएस रिंग एक कठोर दीवार के रूप में कार्य करती है जो रबर को यूनियन में छोटे अंतराल के माध्यम से धकेलने से रोकती है, जिससे "ब्लोआउट्स" को रोका जा सकता है।

Q4: क्या ये सील हाइड्रोक्लोरिक एसिड (एचसीएल) की उच्च सांद्रता को संभाल सकती हैं?
उत्तर: हां, एफकेएम अच्छी तरह से अम्लीकरण में उपयोग किए जाने वाले अधिकांश एसिड के प्रति अत्यधिक प्रतिरोधी है, जो इसे उत्तेजना सेवा में एनबीआर से कहीं बेहतर बनाता है।

Q5: एफकेएम सील के लिए अनुशंसित शेल्फ जीवन क्या है?
उत्तर: अगर एफकेएम को सीधी धूप और ओजोन से दूर ठंडी, सूखी जगह पर संग्रहित किया जाता है, तो इसकी शेल्फ लाइफ 20 साल की होती है, जिससे यह एक बेहतरीन "खरीदें और रखें" इन्वेंट्री आइटम बन जाता है।
