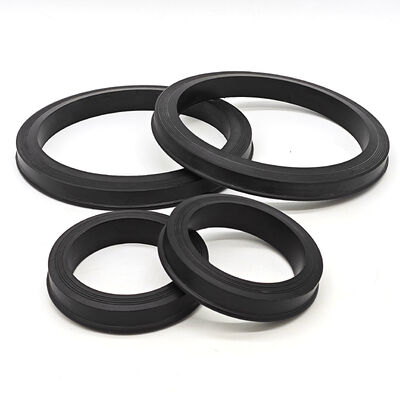

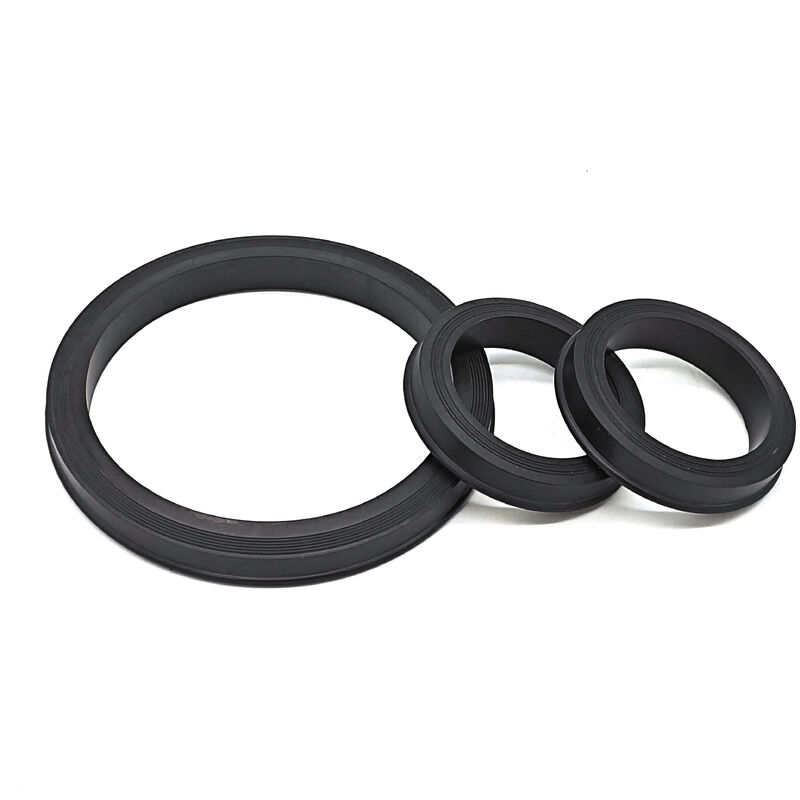

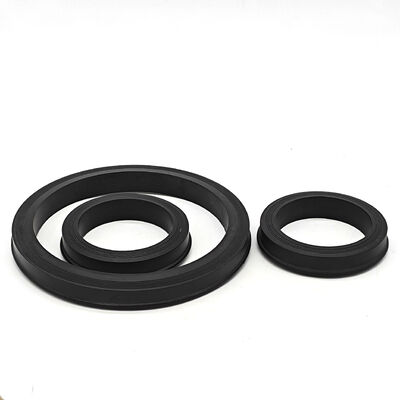

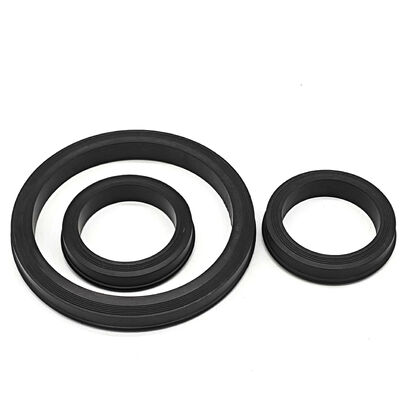

कई आकारों और रासायनिक लचीलेपन के साथ उच्च दबाव प्रतिरोध हैमर यूनियन लिप सील

भारी शुल्क हथौड़ा संघ होंठ सीलः कई आकार उपलब्ध

उत्पाद का वर्णन

हमारे भारी शुल्क हथौड़ा संघ होंठ सील तेल और गैस उद्योग और विभिन्न औद्योगिक पाइपलाइन अनुप्रयोगों के लिए उच्च दबाव सील समाधान प्रदान करने के लिए इंजीनियर कर रहे हैं।इन मुहरों हथौड़ा संघ कनेक्शन में रिसाव को रोकने के लिए डिज़ाइन किया गया है, जो अक्सर प्रवाह लाइनों, मनिफोल्ड और कुएं के सिर प्रणालियों में उपयोग किए जाते हैं। उन्नत इलास्टोमर तकनीक का उपयोग करके,ये होंठ सील सबसे चरम यांत्रिक और पर्यावरणीय परिस्थितियों में भी एक सुरक्षित फिट और लंबे समय तक चलने वाले प्रदर्शन सुनिश्चित करते हैं.

तकनीकी विनिर्देश और संगतता

ये सील दुनिया भर में उपयोग किए जाने वाले सबसे आम पाइपलाइन आंकड़ों के आयामी मानकों को पूरा करने के लिए निर्मित किए जाते हैं। वे उद्योग मानक कनेक्शनों के साथ पूरी तरह से संगत हैं, जिसमें चित्र 602 शामिल है,चित्र 1002, और चित्र 1502। हम 1 इंच, 2 इंच, 3 इंच, 4 इंच, और 7 इंच व्यास सहित अपनी विशिष्ट पाइपिंग जरूरतों के अनुरूप नाममात्र आकारों की एक व्यापक रेंज प्रदान करते हैं।

कामकाजी दबाव रेटिंग

एक पाइपलाइन की अखंडता सील के दबाव रेटिंग पर निर्भर करती है। हमारे हथौड़ा संघ सील निम्नलिखित संचालन दबावों का सामना करने के लिए बनाया गया है:

चित्र 602 कनेक्शनः 6,000 पीएसआई तक
चित्र 1002 कनेक्शनः 10,000 पीएसआई तक
चित्र 1502 कनेक्शनः 15,000 पीएसआई तक
आंकड़ा 2002 कनेक्शनः 20,000 PSI तक (विशेष सामग्री में उपलब्ध)

सामग्री का चयन और तापमान सीमाएं

रासायनिक संगतता और थर्मल प्रतिरोध के लिए सही सामग्री का चयन महत्वपूर्ण है। हम चार प्राथमिक सामग्री ग्रेड प्रदान करते हैंः

एनबीआर (नाइट्रिल रबर): सामान्य जल, तेल और कीचड़ सेवा के लिए आदर्श।
ऑपरेटिंग तापमानः -30 डिग्री सेल्सियस से +100 डिग्री सेल्सियस (-22 F से +212 F)

एचएनबीआर (हाइड्रोजनीकृत नाइट्रिल): उच्च दबाव ड्रिलिंग, कच्चे तेल के संपर्क में आने और एच2एस (अक्सर गैस) युक्त वातावरण के लिए अनुशंसित।
ऑपरेटिंग तापमानः -40 डिग्री सेल्सियस से +150 डिग्री सेल्सियस (-40 F से +302 F)

एफकेएम (फ्लोरोकार्बन): उच्च तापमान अनुप्रयोगों और आक्रामक रासायनिक प्रसंस्करण के लिए सबसे अच्छा।
ऑपरेटिंग तापमानः -20 डिग्री सेल्सियस से +200 डिग्री सेल्सियस (-4 F से +392 F)

पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन): अक्सर बैकअप रिंग के रूप में या चरम रासायनिक वातावरण में जहां इलास्टोमर विफल हो सकते हैं।
परिचालन तापमानः -200 डिग्री सेल्सियस से +250 डिग्री सेल्सियस तक।

प्रमुख विशेषताएं और लाभ

सटीक होंठ डिजाइनः होंठ सील की ज्यामिति यह सुनिश्चित करती है कि आंतरिक द्रव दबाव वास्तव में सील को ऊर्जा देने में मदद करता है, दबाव बढ़ने के साथ एक तंग बंधन बनाता है।
धातु सुदृढीकरण विकल्पः उच्च दबाव सेवा के लिए चित्र 1502 की तरह,हमारे सील पीतल या स्टेनलेस स्टील विरोधी बाहर निकालना के छल्ले के साथ उपलब्ध हैं उच्च प्रवाह दरों के तहत रबर के विरूपण से रोकने के लिए.
घर्षण प्रतिरोध: हमारे इलास्टोमर यौगिकों को विशेष रूप से घर्षण ड्रिलिंग कीचड़ और फ्रैकिंग तरल पदार्थों के कारण होने वाले पहनने और आंसू का विरोध करने के लिए तैयार किया गया है।
रासायनिक लचीलापन: हाइड्रोकार्बन, नमक और अम्लीय उत्तेजना तरल पदार्थों से अपघटन का विरोध करने के लिए डिज़ाइन किया गया।

प्राथमिक अनुप्रयोग दायरा

इन भारी शुल्क सील का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता हैः
हाइड्रोलिक फ्रैक्चरिंग (फ्रेकिंग): कुएं के उत्तेजना के दौरान उच्च दबाव वाले तरल पदार्थों को संभालना।
अम्लीकरण और सीमेंटिंगः रासायनिक इंजेक्शन और आवरण संचालन के दौरान लीक-प्रूफ कनेक्शन सुनिश्चित करना।
तेल और गैस ड्रिलिंग: मिट्टी के पंपों, स्टैंडपाइप और मनिफोल्ड सिस्टम में इस्तेमाल किया जाता है।
औद्योगिक तरल पदार्थ हस्तांतरण: खनन और विनिर्माण में उच्च दबाव वाले पानी और रासायनिक परिवहन का प्रबंधन करना।
अपतटीय उत्पादन: समुद्री आधारित प्रवाह लाइनों और उत्पादन प्लेटफार्मों के लिए विश्वसनीय सील।

गुणवत्ता और प्रदर्शन

हमारे द्वारा उत्पादित प्रत्येक सील परिमाण सटीकता और सामग्री स्थिरता सुनिश्चित करने के लिए कठोर गुणवत्ता नियंत्रण जांच से गुजरती है।हमारे उत्पादों को मानक औद्योगिक पाइपलाइन घटकों के साथ विनिमेय होने के लिए डिज़ाइन किया गया है, जो विशिष्ट ब्रांड ट्रेडमार्क के उल्लंघन के बिना रखरखाव और मरम्मत कार्यों के लिए एक विश्वसनीय विकल्प प्रदान करता है।

ऑर्डर करने के लिए गाइड

उद्धरण का अनुरोध करते समय कृपया निम्नलिखित जानकारी दें:

1. चित्र संख्या (जैसे चित्र 1502)

2. पाइप का आकार (जैसे, 3 इंच)

3. सामग्री प्राथमिकता (एनबीआर, एचएनबीआर या एफकेएम)

4. सुदृढीकरण की आवश्यकता (मीठ/स्टेनलेस स्टील की अंगूठी के साथ या उसके बिना)

5.

हमारे भारी शुल्क हथौड़ा संघ होंठ सील के बारे में अधिक जानकारी के लिए और अपने उच्च दबाव पाइपलाइन कनेक्शन के लिए सही सील समाधान खोजने के लिए आज ही हमारी तकनीकी बिक्री टीम से संपर्क करें।
