मानक Fig 602, 1002, 1502 6000-15000 PSI अनुप्रयोगों के लिए NBR HNBR FKM PTFE सामग्री के साथ हथौड़ा संघ होंठ सील

मानक Fig 602, 1002, 1502 6000-15000 PSI अनुप्रयोगों के लिए NBR HNBR FKM PTFE सामग्री के साथ हथौड़ा संघ होंठ सील

उत्पाद विवरण:
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: Royal Way
प्रमाणन: ISO 9001 certificate
मॉडल संख्या: चित्र 1502
दस्तावेज: Hammer Union Seal TDS.pdf
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 200 पीसी
मूल्य: USD$0.2/pc to $4/pc according to size and rubber material
पैकेजिंग विवरण: 40*40*20 सेमी कार्टन पैकिंग
प्रसव के समय: ऑर्डर की मात्रा के अनुसार 7-15 दिन
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल, बैंक हस्तांतरण
आपूर्ति की क्षमता: प्रति सप्ताह 50000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
नाम: हैमर यूनियन सील/ हैमर यूनियन लिप सील रिंग सामग्री: एनबीआर एचएनबीआर एफकेएम पीटीएफई
आकार: 1" 2" 3" 4'', कस्टम आकार स्वीकार करें रंग: काला या अनुकूलित रंग
कठोरता: क्रम के साथ यौगिक कठोरता और सहनशीलता निर्दिष्ट करें संगत चित्रा श्रृंखला: चित्र 602, चित्र 1002, चित्र 1502, चित्र 2002
कार्य दबाव रेटिंग: पूर्ण यूनियन असेंबली रेटिंग; सेवा शर्तों की पुष्टि करें तापमान रेंज आपरेट करना: यौगिक और द्रव पर निर्भर; निरंतर और चरम तापमान की पुष्टि करें
सेवा का माहौल: H2S/CO2 सामग्री और आवश्यक यौगिक योग्यता निर्दिष्ट करें मीडिया संगतता: वास्तविक द्रव निर्माण, सांद्रता और तापमान की समीक्षा करें
सील डिज़ाइन प्रकार: लिप सील, ओ-रिंग स्टाइल, मेटल बैक-अप रिंग के साथ संपीड़न सेट: जहां आवश्यक हो, यौगिक परीक्षण विधि और शर्तें निर्दिष्ट करें
घर्षण प्रतिरोध: प्रॉपेंट एक्सपोज़र और निरीक्षण आवश्यकताओं की समीक्षा करें विनिर्माण प्रक्रिया: दबाव से सांचे में डालना
प्रमुखता देना:

Fig 602 हैमर यूनियन सील

,

एनबीआर एचएनबीआर एफकेएम पीटीएफई वीको सील

,

6000-15000 पीएसआई हैमर यूनियन लिप सील

मानक आरेख 602, 1002, 1502 हैमर यूनियन सील बिक्री के लिए एनबीआर एचएनबीआर एफकेएम पीटीएफई



उत्पाद परिचय

उच्च-प्रदर्शनहैमर यूनियन सील(जिन्हें लिप सील भी कहा जाता है) निर्दिष्ट हैमर यूनियन पाइप कनेक्शन के लिए प्रतिस्थापन घटक हैं। यूनियन निर्माता, आकृति और नाममात्र आकार की पहचान करें, फिर सील प्रोफ़ाइल को स्वीकृत ड्राइंग या नमूने से मिलाएं। आकृति 602, 1002 और 1502 कनेक्शन पहचानकर्ता हैं; केवल आकृति संख्या विनिमेयता या ढीली सील की रेटिंग की पुष्टि नहीं करती है।

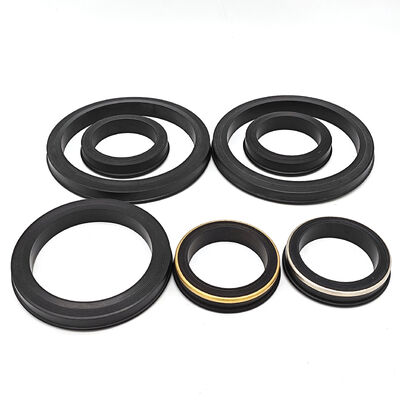

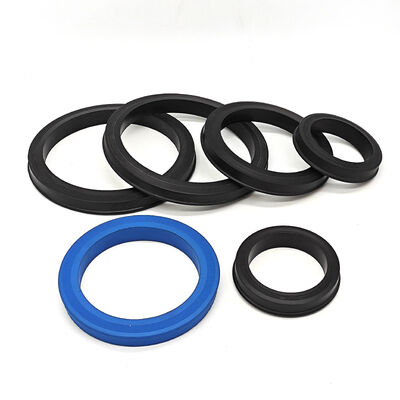

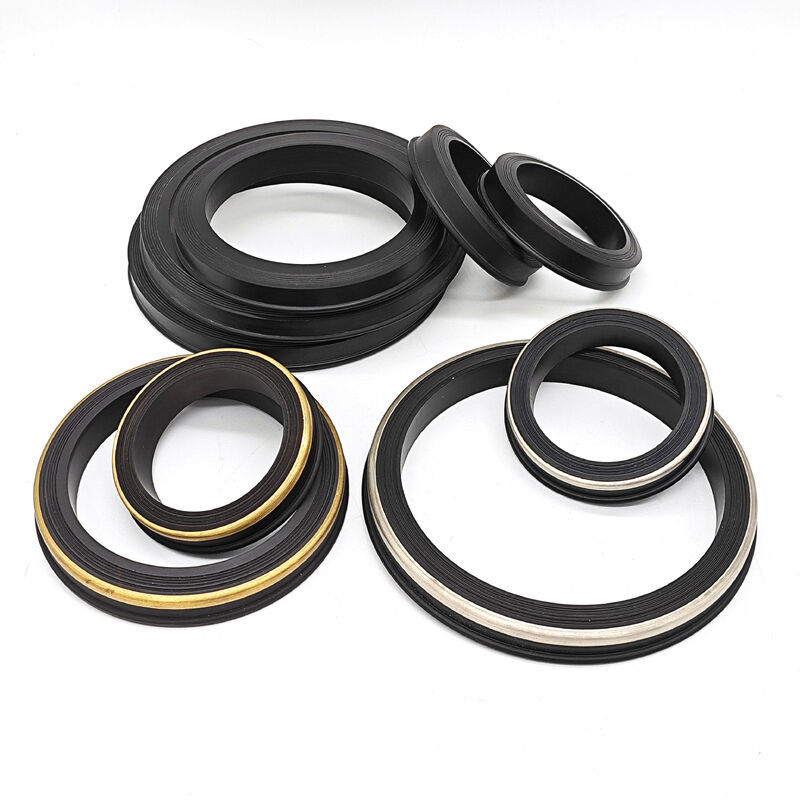

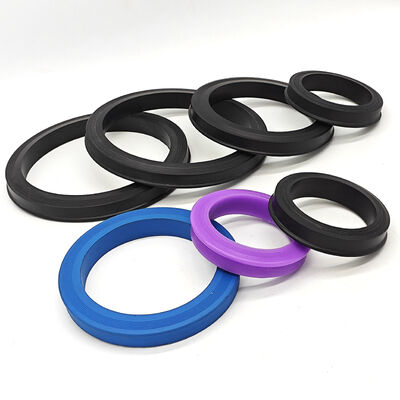

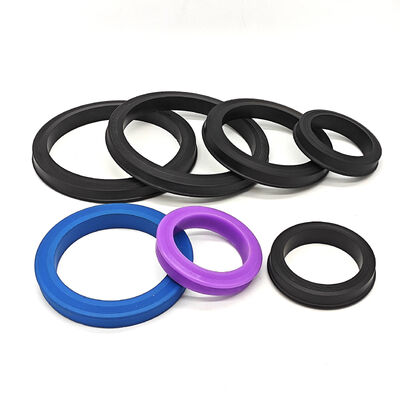

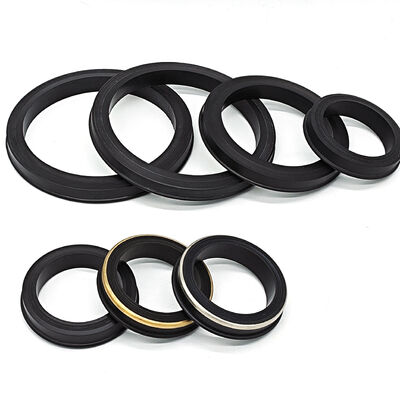

मानक Fig 602, 1002, 1502 6000-15000 PSI अनुप्रयोगों के लिए NBR HNBR FKM PTFE सामग्री के साथ हथौड़ा संघ होंठ सीलमानक Fig 602, 1002, 1502 6000-15000 PSI अनुप्रयोगों के लिए NBR HNBR FKM PTFE सामग्री के साथ हथौड़ा संघ होंठ सीलमानक Fig 602, 1002, 1502 6000-15000 PSI अनुप्रयोगों के लिए NBR HNBR FKM PTFE सामग्री के साथ हथौड़ा संघ होंठ सील



तकनीकी विशिष्टताएँ

विनिर्देश विवरण
उपलब्ध आकृतियाँ आकृति 602, आकृति 1002, आकृति 1502, आकृति 2002, आकृति 206
नाममात्र आकार 1", 2", 3", 4"
दबाव रेटिंग पूर्ण यूनियन असेंबली रेटिंग और सेवा की शर्तों की पुष्टि करें
सामग्री विकल्प एनबीआर, एचएनबीआर, एफकेएम (फ्लोरोकार्बन), पीटीएफई
इन्सर्ट सुदृढीकरण पीतल या स्टेनलेस स्टील रिंग के साथ उपलब्ध
मानक अनुपालन निर्माता, आकृति, खांचे के आयाम और स्वीकृत सील प्रोफ़ाइल की पुष्टि करें





सामग्री प्रदर्शन तुलना

आपके हैमर यूनियन सील की दीर्घायु के लिए सही इलास्टोमर का चयन महत्वपूर्ण है। नीचे कार्य वातावरण के आधार पर एक तुलना दी गई है:

  • एनबीआर (नाइट्राइल / बुना-एन):

    • अनुप्रयोग: सामान्य प्रयोजन जल, तेल और कीचड़ सेवा।

    • तापमान सीमा: चयनित एनबीआर यौगिक के लिए निरंतर और चरम तापमान की पुष्टि करें।

    • फायदे: लागत प्रभावी, उत्कृष्ट घर्षण प्रतिरोध।

    •
    •
    •
  • एचएनबीआर (हाइड्रोजनीकृत नाइट्राइल):

    • अनुप्रयोग: चयनित एचएनबीआर यौगिक के लिए तेल क्षेत्र के तरल पदार्थों की समीक्षा की गई; खट्टी गैस योग्यता आवश्यकताओं को अलग से निर्दिष्ट करें।

    • तापमान सीमा: चयनित एचएनबीआर यौगिक के लिए निरंतर और चरम तापमान की पुष्टि करें।

    • फायदे: यौगिक-विशिष्ट यांत्रिक, गर्मी और गैस-डीकंप्रेसन डेटा की समीक्षा करें।

    •
    •
    •
  • एफकेएम (फ्लोरोकार्बन):

    • अनुप्रयोग: उच्च तापमान रासायनिक प्रसंस्करण और आक्रामक तरल पदार्थ।

    • तापमान सीमा: द्रव और जोखिम की अवधि के विरुद्ध चयनित एफकेएम ग्रेड की पुष्टि करें।

    • फायदे: असाधारण रासायनिक स्थिरता और गर्मी प्रतिरोध।

    •
    •
    •
  • पीटीएफई:

    • अनुप्रयोग: ड्राइंग, वास्तविक द्रव और तापमान के विरुद्ध पीटीएफई-युक्त विन्यास की समीक्षा की गई।

    • फायदे: ठोस पीटीएफई, लिफाफा या समर्थन-रिंग निर्माण और किसी भी कोर या सुदृढीकरण की सीमाओं की पुष्टि करें।

    •
    •
    •
  •
  •
  •





आकृति संख्या के अनुसार कार्यशील दबाव

ये दबाव वर्ग आकृति-पहचान संदर्भ हैं। उपकरण निर्माता के साथ स्थापित असेंबली रेटिंग, सेवा वर्गीकरण और तापमान डीरेटिंग को सत्यापित करें:

  • आकृति 602 सील: उपकरण वर्ग संदर्भ:6,000 पीएसआई।

  • आकृति 1002 सील: उपकरण वर्ग संदर्भ:10,000 पीएसआई।

  • आकृति 1502 सील: उपकरण वर्ग संदर्भ:15,000 पीएसआई।

  •
  •
  •





मुख्य विशेषताएं और लाभ

  • सटीक फिट: ड्राइंग संशोधन, आयाम और सहनशीलता निर्दिष्ट करें। पूर्ण कनेक्शन और उपकरण प्रक्रिया के साथ फिट और रिसाव प्रदर्शन की पुष्टि करें।

  • एंटी-एक्सट्रूज़न डिज़ाइन: निर्दिष्ट प्रोफाइल के लिए पीतल या स्टेनलेस स्टील सुदृढीकरण उपलब्ध है; समर्थन आयामों और ऑपरेटिंग क्लीयरेंस की एक साथ समीक्षा करें।

  • रासायनिक लचीलापन: वास्तविक एसिड, लवण, हाइड्रोकार्बन और सफाई तरल पदार्थों के विरुद्ध चयनित यौगिक की समीक्षा करें।

  • विश्वसनीय सीलिंग: यौगिक और सुदृढीकरण का चयन करते समय दबाव-चक्र और डीकंप्रेसन की स्थिति प्रदान करें।



सामान्य अनुप्रयोग

हमारी हैमर यूनियन सील का व्यापक रूप से वैश्विक तेल क्षेत्रों और औद्योगिक क्षेत्रों में उपयोग किया जाता है:

  • तेल और गैस फ्लोलाइन: ड्रिलिंग और उत्पादन के दौरान पाइपों को जोड़ना।

  • फ्रैकिंग संचालन: उच्च दबाव हाइड्रोलिक फ्रैक्चरिंग द्रव परिवहन।

  • एसिडाइजिंग और सीमेंटिंग: कुएं के उत्तेजना और केसिंग के दौरान सुरक्षित सील।

  • मड सिस्टम: सक्शन और डिस्चार्ज लाइनों में अपघर्षक ड्रिलिंग मड को संभालना।

  • जल स्थानांतरण: औद्योगिक स्थलों में बड़े व्यास के जल पाइपलाइन।

  •
  •
  •





हमसे क्यों ऑर्डर करें?



  1. गुणवत्ता आश्वासन: हमारी आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित; ऑर्डर के साथ कठोरता, आयामी निरीक्षण और किसी भी आवश्यक असेंबली परीक्षण पर सहमत हों।

  2. प्रतिस्थापन संगतता: यूनियन निर्माता, आकृति, नाममात्र आकार और स्थापित प्रोफ़ाइल का मिलान करें; ऑर्डर करने से पहले प्रतिस्थापन फिट की पुष्टि करें।

  3. वैश्विक शिपिंग: कोटेशन के साथ चयनित आकार, यौगिक, मात्रा और डिलीवरी की तारीख की पुष्टि करें।

  4. कस्टम समाधान: एक विशिष्ट शोर ए कठोरता या एईडी (एंटी-एक्सप्लोसिव डीकंप्रेसन) ग्रेड की आवश्यकता है? हमारी तकनीकी टीम से संपर्क करें।

  5.
  6.
  7.

प्रतिस्थापन के लिए आकृति और प्रोफ़ाइल पहचान

यूनियन चिह्नों की स्पष्ट तस्वीरें और हटाई गई सील के दोनों तरफ भेजें। नाममात्र पाइप आकार, सील आयाम, धातु रिंग निर्माण और उपकरण ड्राइंग जहां उपलब्ध हो, जोड़ें। फिट की पुष्टि होने तक विभिन्न आकृति श्रृंखलाओं की समान दिखने वाली सीलों को अलग रखें। प्रतिस्थापन कोट के लिए द्रव निर्माण, दबाव चक्र, निरंतर और चरम तापमान, और आवश्यक मात्रा शामिल करें।
