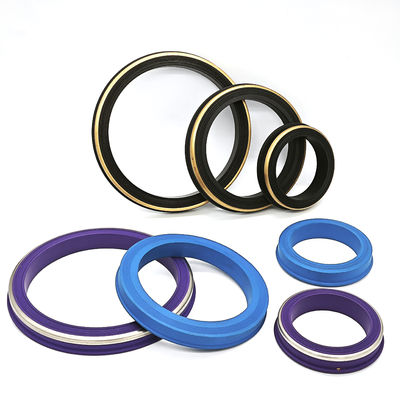

1 से 4 इंच वेको फिगर1502 हैमर यूनियन के लिए हैमर यूनियन लिप सील रिंग

चित्र 1502 रिप्लेसमेंट हैमर यूनियन लिप सील: 1 से 4 इंच नाममात्र आकार

हैमर यूनियन लिप सील पाइप और होज़ यूनियन कनेक्शन में निर्दिष्ट सील पॉकेट में फिट होती हैं। यूनियन हार्डवेयर असेंबली के दौरान सील को लोकेट और कंप्रेस करता है। एक रिटेनिंग लिप हैंडलिंग के दौरान सील को सीट पर रखने में मदद करता है; इसके प्रोफाइल और आयामों को सटीक यूनियन निर्माता और ड्राइंग से मिलाएं।

तेल क्षेत्र द्रव-स्थानांतरण रखरखाव के लिए, ऑर्डर करने से पहले चित्र 1502 यूनियन संदर्भ, नाममात्र आकार, द्रव संरचना और तापमान की पुष्टि करें। रिप्लेसमेंट सील की कोई स्वतंत्र कार्य-दबाव रेटिंग नहीं होती है। निर्दिष्ट यौगिक और पूर्ण यूनियन असेंबली कर्तव्य के लिए उपयुक्त होनी चाहिए; खट्टे द्रव या तेजी से डीकंप्रेसन सेवा के लिए विशिष्ट योग्यता की आवश्यकता होती है।

नाममात्र आकार संदर्भ: 1, 1.5, 2, 3 और 4 इंच। मिलान वाले यूनियन ड्राइंग से वास्तविक सील व्यास, लिप प्रोफाइल और अक्षीय ऊंचाई की पुष्टि करें।

सामग्री विकल्प: NBR (नाइट्राइल/बुना-एन), HNBR और FKM यौगिक। PTFE और PU डिजाइनों के लिए अपनी विशिष्टताओं की आवश्यकता होती है; PTFE एक रबर इलास्टोमर नहीं है।

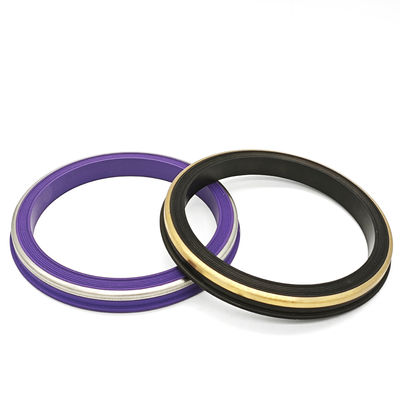

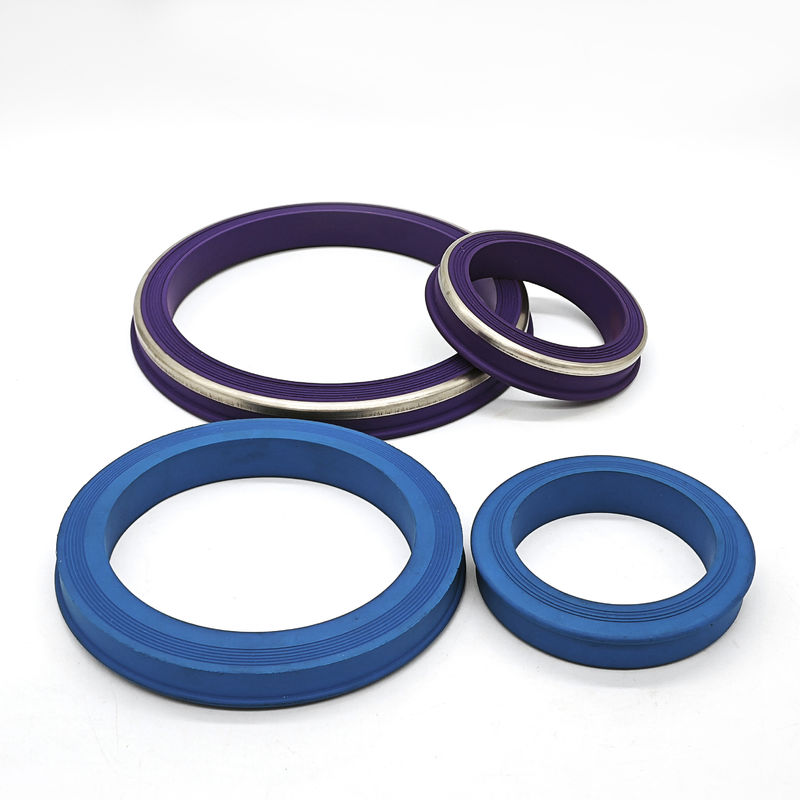

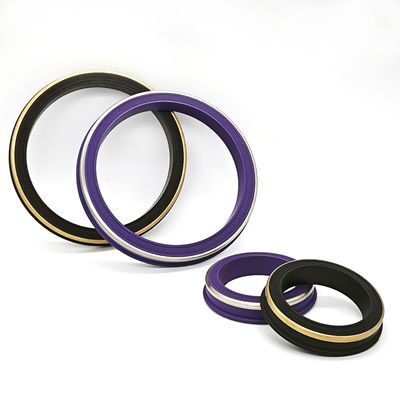

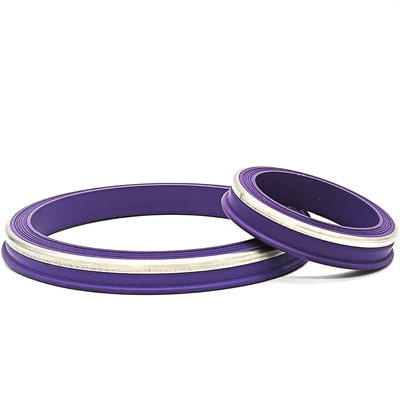

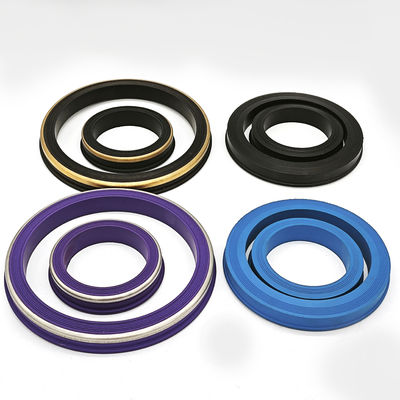

निर्माण: केवल रबर, निर्दिष्ट पीतल बैकअप के साथ रबर, या निर्दिष्ट स्टेनलेस-स्टील बैकअप के साथ रबर। बैकअप प्रोफाइल और बॉन्डेड या अलग व्यवस्था की पुष्टि करें।

रबर कठोरता कैटलॉग संदर्भ: 80-85 शोर ए। ऑर्डर की गई सील के लिए लक्ष्य, सहनशीलता और यौगिक ग्रेड पर सहमत हों।

चित्र 1502 रिप्लेसमेंट सील: एक नए नमूने को ड्राइंग से मिलाएं

जब प्रतिस्थापन के लिए नमूना आपूर्ति करते हैं, तो पहचानें कि यह नया है या प्रयुक्त। एक घिसी हुई सील को खींचा, सूजा हुआ या स्थायी रूप से संपीड़ित किया जा सकता है और इसे अकेले उत्पादन आयामों को परिभाषित नहीं करना चाहिए। नमूने के साथ स्वीकृत ड्राइंग या सील-पॉकेट संदर्भ प्रदान करें।

प्रत्येक आकार और बैकअप व्यवस्था को अलग से पहचाना रखें। यूनियन पॉकेट का निरीक्षण करें और उपकरण निर्माता की असेंबली प्रक्रिया का पालन करें। रंग यौगिक या दबाव क्षमता स्थापित नहीं करता है।

शंघाई Qinuo Industry Co., Ltd रॉयल वे और SHQN के तहत रिप्लेसमेंट ऑयलफील्ड सील की आपूर्ति करता है। हैमर यूनियन सील पूछताछ सटीक यूनियन संदर्भ और सील ड्राइंग से चर्चा की जा सकती है।

Qinuo औद्योगिक अनुप्रयोगों के लिए रबर, प्लास्टिक और मशीनयुक्त-भाग पूछताछ प्रदान करता है। हैमर यूनियन सील के लिए, प्रोफाइल आयामों, यौगिक ग्रेड और निरीक्षण आवश्यकताओं पर सहमत हों।

कोटेशन के साथ टूलिंग, ऑर्डर मात्रा, उत्पादन उपलब्धता और प्रेषण की पुष्टि करें। पैकेज में प्रत्येक यूनियन चित्र, नाममात्र आकार और यौगिक संदर्भ को अलग से पहचाना रखें।

हम एक ISO 9001 गुणवत्ता प्रबंधन प्रणाली संचालित करते हैं। ड्राइंग संशोधन और सामग्री और आयामी निरीक्षण आवश्यकताओं को आदेश के साथ सहमत करें। स्वीकृत सील ड्राइंग संशोधन, यौगिक ग्रेड, लक्ष्य कठोरता और सहनशीलता, तैयार आयाम और सेवा-विशिष्ट योग्यता आवश्यकताओं को शामिल करें।
