तेल और गैस उद्योग के लिए FKM हैमर यूनियन सील FIG 602 1002 1502

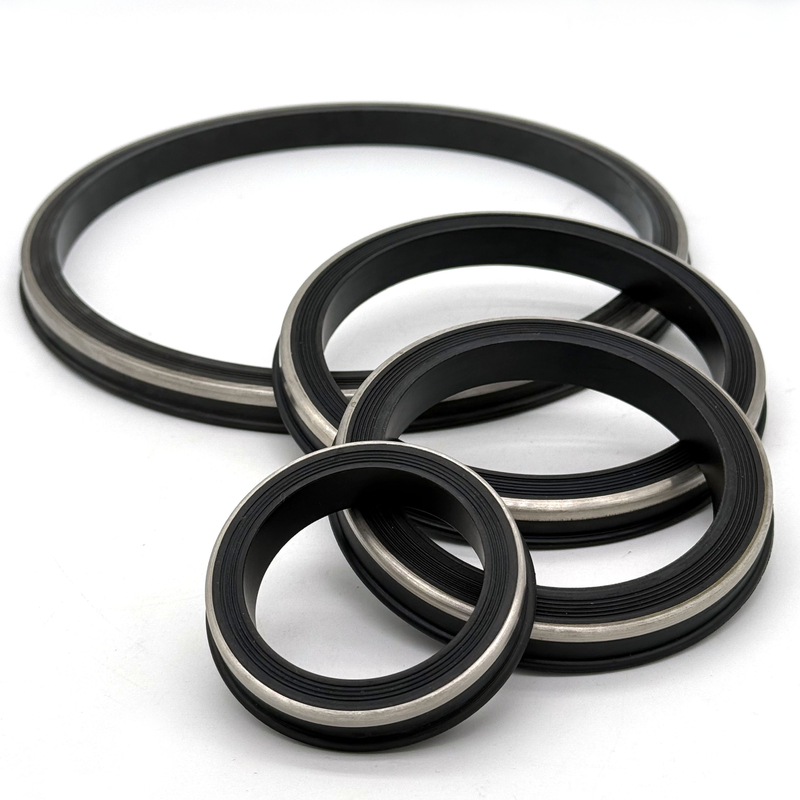

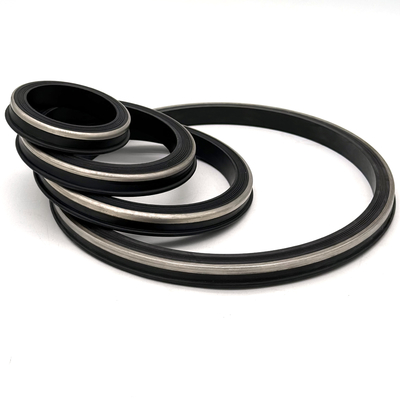

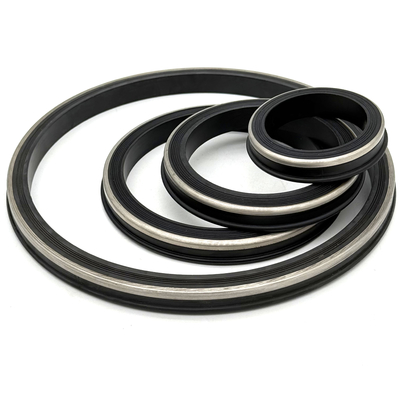

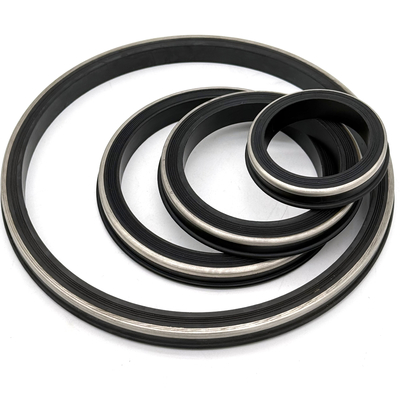

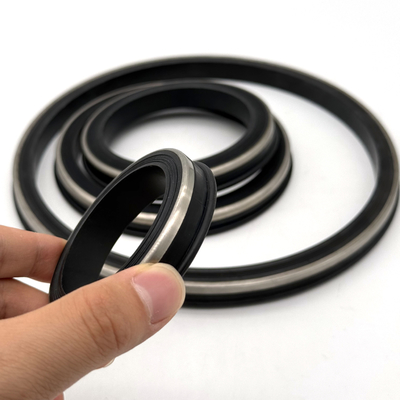

FKM हैमर यूनियन सील FIG 602, 1002 और 1502 के लिए

इस FKM हथौड़ा संघ सील पृष्ठ FIG 602, 1002 या 1502 द्वारा पहचाने गए तेल और गैस कनेक्शन के लिए प्रतिस्थापन-सील चयन को कवर करता है।नाममात्र आकार और सील-जेब ज्यामितिआदेश देने से पहले वास्तविक द्रव और परिचालन स्थितियों के अनुसार एफकेएम यौगिक का चयन करें।

उत्पादविनिर्देश

1. दबाव चयन: चित्रा संख्या संघ विन्यास की पहचान; वे स्टैंडअलोन सील दबाव रेटिंग नहीं हैं। पूर्ण संघ रेटिंग, ऑपरेटिंग दबाव निर्दिष्ट करें,प्रतिस्थापन-सील की समीक्षा के लिए दबाव चक्र और तापमान.

2. तरल पदार्थ संगतताः तेल, गैस, उपचार रसायन और सील के संपर्क में सफाई तरल पदार्थ प्रदान करें। चयनित एफकेएम यौगिक के लिए रासायनिक संगतता और सेवा सीमाओं की समीक्षा की जानी चाहिए.

3प्रतिस्थापन फिटः स्थापना से पहले सील के आयाम और जेब की स्थिति की जांच करें।संघ निर्माता की रखरखाव प्रक्रिया का पालन करें और संयोजन को सेवा में वापस लाने से पहले सील सतहों का निरीक्षण करें.

4आकार और निर्माणः संदर्भ तालिका में कई संघ आकार और रबर विकल्प सूचीबद्ध हैं। यह पृष्ठ एफकेएम पर केंद्रित है;चयनित संघ के लिए सही सील ड्राइंग और किसी भी पीतल या स्टेनलेस एंटी-एक्सट्रूज़न निर्माण की पुष्टि करें.

5. असेंबली सत्यापन: एक प्रतिस्थापन सील को पूर्ण संघ असेंबली के भीतर जांचना चाहिए। उपकरण के मालिक के साथ निरीक्षण और परीक्षण आवश्यकताओं को परिभाषित करें;केवल सामग्री का नामकरण ही लीक-फ्री ऑपरेशन या दबाव रेटिंग स्थापित नहीं करता है.

एफकेएम संघ मुहर आदेशः आकृति, जेब ज्यामिति और यौगिक

निर्माता संघ, फिग नाम, नाममात्र कनेक्शन आकार और प्रतिस्थापन सील भाग संख्या या चित्र भेजें। सील के आंतरिक व्यास, बाहरी व्यास और अनुभाग प्रोफाइल शामिल करें यदि उपलब्ध हो।इसी तरह के नाममात्र आकारों को उनकी अपनी सील जेब के आयामों के साथ जांचना चाहिए.

एक नाममात्र शोर ए कठोरता और इसकी सहिष्णुता सूचीबद्ध 70 ¢ 90 शोर ए विकल्पों के भीतर निर्दिष्ट करें। यौगिक समीक्षा के लिए सामान्य और शिखर तापमान, द्रव संरचना और दबाव परिवर्तन प्रदान करें।गैस या अम्ल सेवा आवश्यकताओं को अलग यौगिक योग्यता और आवश्यक परीक्षण स्थितियों की आवश्यकता होती है.

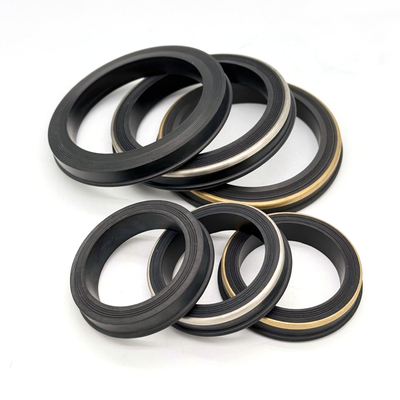

यदि संदर्भ तालिका में पीतल या स्टेनलेस स्टील के एंटी-एक्सट्रूज़न भागों का उल्लेख है, तो ड्राइंग पर आवश्यक निर्माण की पहचान करें और पुष्टि करें कि उद्धरण में वे भाग शामिल हैं या नहीं।नीचे चित्र 206 प्रविष्टियाँ और संबंधित घुमावदार किट अलग-अलग संदर्भ आइटम बने रहते हैं और उनके लिए अपने स्वयं के उपकरण पहचान की आवश्यकता होती है.
