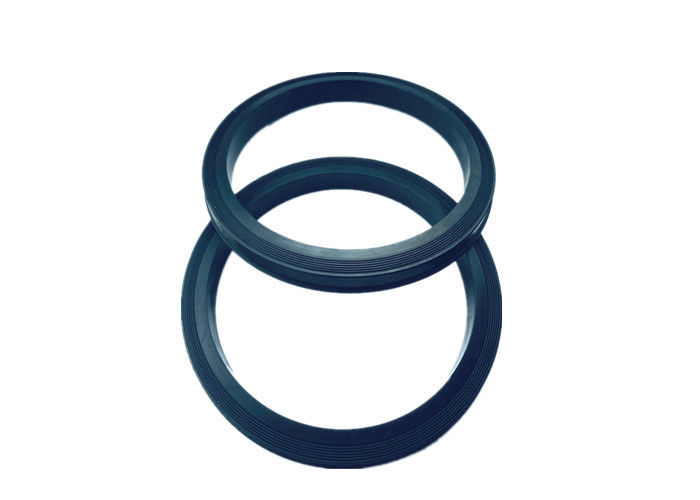

उच्च तापमान और दबाव FKM Weco संघ सील अंगूठी खट्टा सेवा के लिए

एफकेएम हैमर यूनियन सील रिंग्सः कंपाउंड और बैकअप चयन

हथौड़ा संघ सील तेल ड्रिलिंग उद्योग के भीतर लचीली नली या पाइप के कनेक्शन में उपयोग किए जाने वाले आवश्यक घटक हैं।ये सील संघ हार्डवेयर के भीतर एक तरल-टाइट कनेक्शन सुनिश्चित, जो सिस्टम की अखंडता बनाए रखने और रिसाव को रोकने के लिए महत्वपूर्ण है।

हथौड़ा संघों तीन मुख्य भागों से बना हैः एक threaded अंत, एक अखरोट अंत, और एक हथौड़ा अखरोट. जब हथौड़ा अखरोट कस जाता है, यह विधानसभा संपीड़ित,एक इलास्टोमेरिक सील की मदद से एक सुरक्षित सील बनानेसील को एक होंठ के साथ डिज़ाइन किया गया है ताकि संघ उलटा होने पर इसे हटाने से रोका जा सके।

हैमर यूनियन के सामान्य प्रकारों में शामिल हैंः

थ्रेडेड हैमर यूनियन: आकृतियों के नामों में 40, 50, 602 और 1502 शामिल हैं; ये संख्याएं नाममात्र बोर आकार नहीं हैं। निर्माता और कनेक्शन ड्राइंग की पुष्टि करें।

बट वेल्ड हथौड़ा संघःआंकड़े संदर्भ 602, 1502 और 2202 शामिल हैं। बट-वेल्ड कनेक्शन और मिलान सील विन्यास की पुष्टि करें।

थ्रेडेड & बट वेल्ड हैमर यूनियन:आंकड़ों के संदर्भ में 100 से 400 शामिल हैं; नाममात्र बोर आकार को अलग से पुष्टि करें और यह बताएं कि कनेक्शन थ्रेड या बट-वेल्ड है या नहीं।

हमारे वर्तमान उत्पाद प्रस्तावों में मुख्य रूप से संघ की मुहरें शामिल हैंFIG1502, FIG1002, FIG602, FIG206, और FIG607इसके अतिरिक्त, हमारे पास प्रदान किए गए नमूनों या विस्तृत इंजीनियरिंग चित्रों के आधार पर अन्य प्रकारों के लिए सील को अनुकूलित करने की क्षमता है।

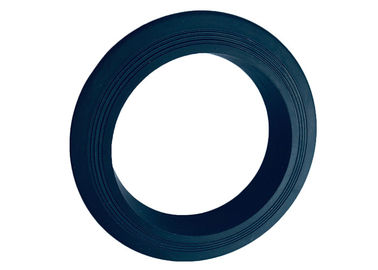

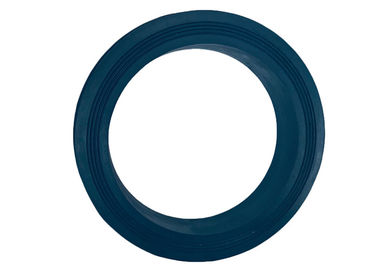

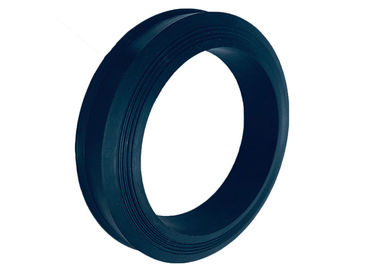

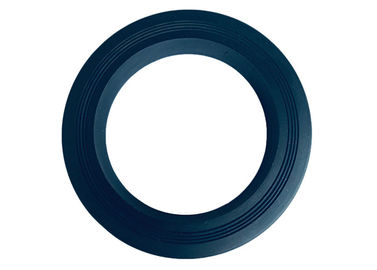

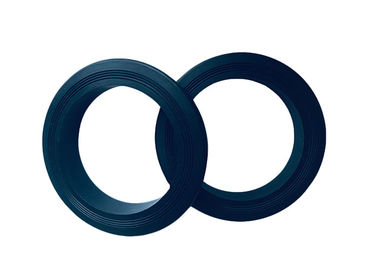

विस्तृत तस्वीरें

यूनियन सील के बारे में, हम प्रदान कर सकते हैंः

पीतल की अंगूठी के साथ संघ की मुहरःएक पीतल समर्थन अंगूठी मिलान संघ डिजाइन में इलास्टोमर का समर्थन करती है। मूल भाग के खिलाफ अंगूठी के आयाम और पीतल की गुणवत्ता की पुष्टि करें; एसिड के साथ संगतता,क्षारीय और खारा तरल पदार्थ वास्तविक मिश्र धातु और सेवा की स्थिति की समीक्षा की आवश्यकता है.

स्टेनलेस स्टील की अंगूठी के साथ संघ की मुहरःस्टेनलेस स्टील के समर्थन विकल्प के लिए निर्दिष्ट मिश्र धातु, अंगूठी आयाम और बंधन विन्यास की आवश्यकता होती है। संक्षारण प्रतिरोध मिश्र धातु ग्रेड, द्रव संरचना और तापमान पर निर्भर करता है;क्लोराइड की पहचान करनाचयन से पहले अम्ल और सफाई द्रव के संपर्क में।

रबर संघ की मुहरःबिना समर्थन वाले रबर सील का उपयोग केवल तभी किया जाता है जब मूल संघ डिजाइन में यह निर्दिष्ट किया गया हो। संयोजन, होंठ प्रोफाइल और स्थापित संपीड़न की पुष्टि करें;तापमान क्षमता और एक्सट्रूज़न प्रतिरोध चयनित यौगिक और पूर्ण विधानसभा पर निर्भर करता हैकेवल नाममात्र बोर आकार द्वारा समर्थित और असमर्थित सील को प्रतिस्थापित न करें।

द्रव और तापमान कार्य के लिए FKM संघ मुहर का चयन

इन FKM संघ सील के छल्ले 2 इंच, 3 इंच और 4 इंच नाममात्र आकार या ड्राइंग आधारित अनुकूलन के साथ, FIG 602, 1002 और 1502 कनेक्शन संदर्भ कवर। संघ निर्माता, आंकड़ा निर्दिष्ट करें,नाममात्र बोरकेवल एक आकृति संख्या या नाममात्र आकार ही विनिमेयता स्थापित नहीं करता है।

प्रतिस्थापन के लिए, मूल भाग संदर्भ और सीलिंग होंठ और समर्थन अंगूठी दिखाते हुए एक ड्राइंग या पहने हुए नमूने प्रदान करें। एफकेएम यौगिक, कठोरता, प्रक्रिया और सफाई तरल पदार्थ निर्दिष्ट करें,निरंतर और चरम तापमान, और दबाव चक्रों के लिए H2S या गैस डीकॉम्प्रेशन जोखिम के लिए, सटीक यौगिक और कार्य के लिए लागू योग्यता का अनुरोध करें; एक सामान्य FKM विवरण अपर्याप्त है।

निम्नलिखित सामग्री तालिका मौजूदा उत्पाद जानकारी से चयन संदर्भ है। इसके तापमान सीमा इस सील के लिए प्रमाणित परिचालन सीमा नहीं हैं।उपयोग से पहले आपूर्ति किए गए यौगिक डेटा और पूर्ण संघ विधानसभा योग्यता की पुष्टि करेंवाष्प, शीतलक और अम्ल सेवा के लिए उपयुक्तता को अलग से समीक्षा की आवश्यकता है।

सामग्री का परिचय

बेस्ट सेलिंग

तेल पैकर तत्व Swab कप तेल सेवर रबर

घुमावदार जोड़ों की मरम्मत किट प्लग वाल्व सॉफ्ट किट सुधार किट
