कस्टम स्क्वायर मीट्रिक रबर ओ रिंग्स AS568 सील्स एक्स रिंग

स्क्वायर रिंग्स, एक्स रिंग्स और ओ रिंग्स क्रॉस सेक्शन और ग्रंथि चयन

सील के प्रकार और आदेश के आयाम:

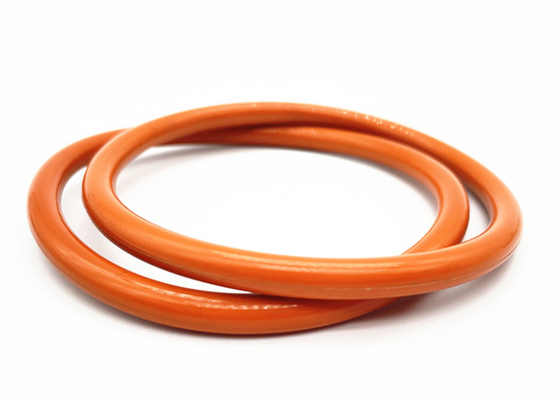

1: AS568 ओ-रिंग

एक गोल-खंड ओ-रिंग के लिए, AS568 डैश नंबर या मीट्रिक आंतरिक व्यास और क्रॉस सेक्शन, आयामी सहिष्णुता और यौगिक निर्दिष्ट करें। एक आकार संदर्भ आयामों को परिभाषित करता है;यह किसी विशेष द्रव के लिए उपयुक्तता स्थापित नहीं करता है, दबाव या तापमान।

रबर सामग्री विकल्पों में FEPM, EPDM, FKM, फ्लोरोसिलिकॉन, HNBR, NBR और सिलिकॉन शामिल हैं। ऑपरेटिंग माध्यम और तापमान के खिलाफ सटीक यौगिक और कठोरता का चयन करें।

यूरेथेन, पीटीएफई और एफईपी-इनकैप्सुलेटेड संरचनाओं को अलग सामग्री और ग्रंथि समीक्षा की आवश्यकता होती है; उन्हें पारंपरिक मोल्ड रबर ओ-रिंग के साथ विनिमेय नहीं माना जाता है।

2: AS568 पर्फ्लोरोएलास्टोमर (FFKM) ओ-रिंग

एफएफकेएम ओ-रिंग जांच के लिए, आकार, प्रक्रिया रसायन, एकाग्रता, तापमान सीमा और आवश्यक दस्तावेज प्रदान करें।ग्रेड चयन औद्योगिक और अर्धचालक अनुप्रयोगों के लिए महत्वपूर्ण है.

रासायनिक संगतता और तापमान सीमा विशिष्ट एफएफकेएम यौगिक पर निर्भर करती है। खाद्य संपर्क, दवा या एयरोस्पेस आवश्यकताओं को लागू विनिर्देश और यौगिक प्रलेखन की आवश्यकता होती है.

3: AS568 ओ-रिंग के लिए बैक-अप रिंग

बैकअप रिंग्स एक प्राथमिक ओ-रिंग या किसी अन्य निर्दिष्ट सील को एक एक्सट्रूज़न अंतराल के बगल में समर्थन करते हैं। चयनित आवेदन के लिए पूर्ण ग्रूव और सील-स्टैक ड्राइंग प्रदान करें।

समोच्च, विभाजित और ठोस बैकअप रिंगों में विशिष्ट ज्यामिति और स्थापना आवश्यकताएं होती हैं। प्रतिस्थापन से पहले सामग्री, आंतरिक और बाहरी व्यास, मोटाई और दबाव दिशा निर्दिष्ट करें।

4: मीट्रिक ओ रिंग

मीट्रिक ओ-रिंग के लिए, आंतरिक व्यास और क्रॉस सेक्शन के साथ सहिष्णुता प्रदान करें। यदि एक ड्राइंग ISO 3601-1, JIS B 2401, DIN 3771 या किसी अन्य आकार प्रणाली को संदर्भित करता है,नाम और लागू संस्करण शामिल है ताकि आयाम मेल खा सकें.

सामग्रीः समीक्षा के लिए यौगिक, कठोरता, तरल पदार्थ संरचना और संचालन तापमान निर्दिष्ट करें।

5: एक्स-रिंग सील (X-Ring Seals) में चार लोब्ड सेक्शन, आंतरिक व्यास, सेक्शन के आयाम और ग्रूव ड्राइंग को निर्दिष्ट किया गया है।

6: वर्ग रिंग सील में आंतरिक और बाहरी व्यास, अक्षीय मोटाई और अनुभाग ज्यामिति को निर्दिष्ट किया जाता है। एक वर्ग अनुभाग को ग्रूव के खिलाफ चेक किया जाना चाहिए।यह केवल व्यास द्वारा एक प्रत्यक्ष ओ-रिंग या एक्स-रिंग प्रतिस्थापन नहीं है.

अन्य सापेक्ष उत्पाद:

हैमर यूनियन सील:

हैमर यूनियन सील का उपयोग प्रवाह लाइनों को स्थापित करने और रिसाव को रोकने के लिए हैमर यूनियन शैली के पाइप कनेक्शन में किया जाता है।

उपलब्ध आकार: 1", 2", 3", 4" और 5"

सामग्री विकल्पों में विशिष्ट संघ डिजाइनों के लिए पीतल या स्टेनलेस समर्थन संस्करणों के साथ एनबीआर, एफकेएम और एचएनबीआर शामिल हैं। संघ का आकृति, आकार, संभोग ज्यामिति और सेवा स्थितियां प्रदान करें।केवल एचएनबीआर ही अम्लीय गैस की योग्यता निर्धारित नहीं करता है; यौगिक-विशिष्ट परीक्षण और अनुप्रयोग डेटा की आवश्यकता होती है।

स्वैब कप:

स्वाबिंग के दौरान ट्यूबिंग या आवरण के खिलाफ स्वैप कप सील करते हैं। ट्यूबिंग के आयाम, मंड्रिल फिट, तरल पदार्थ, रेत की स्थिति और इच्छित भार के साथ कप डिजाइन का चयन करें;विशिष्ट कुएं संचालन के लिए संगतता की पुष्टि करें.

एमवी शैली, टीए शैली, टीयूएफ शैली, एनयूएफ शैली और वी शैली।

रिंग या किट का रबड़

AS568 ओ-रिंग या किट के लिए, आवश्यक डैश आकार, यौगिक और मात्राएं भेजें; चयनित भागों के लिए उपकरण और उपलब्धता की पुष्टि करें।

आदेश के साथ रंग, कठोरता और पैकेजिंग आवश्यकताओं को निर्दिष्ट करें।

अन्य तेल क्षेत्र रबर और प्लास्टिक फिटिंगः

रबड़ के पिकर

थ्रेड प्रोटेक्टर

प्रवाह ट्यूब

फिटिंग ड्राइंग और प्रस्तावित बोली के लिए आवेदन भेजें।
