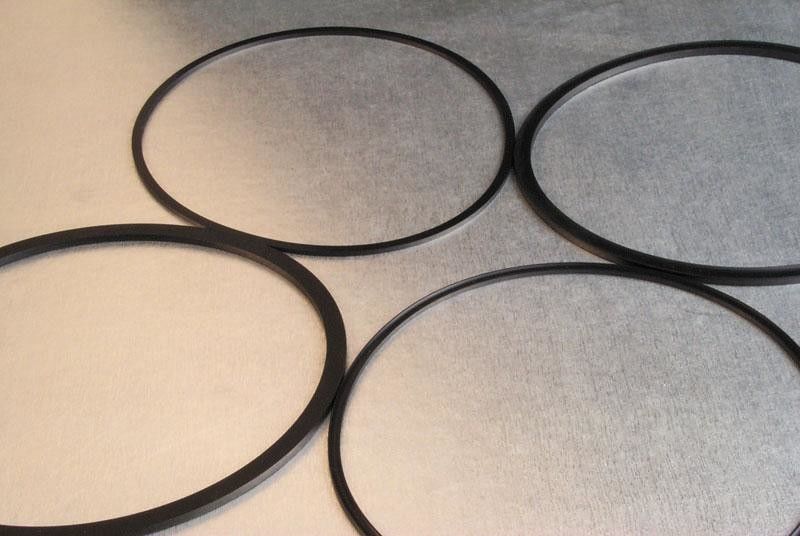

सॉलिड स्पाइरल मल्टीटर्न सीलिंग PTFE बैकअप ओ रिंग As568 Standard

पीटीएफई बैकअप रिंग्स और — ग्रूव की चौड़ाई और सील सपोर्ट क्लीयरेंस

एक पीटीएफई बैकअप रिंग एक्सट्रूज़न क्लीयरेंस पर ओ-रिंग का समर्थन करती है। ओ-रिंग द्वारा आवश्यक स्थान सहित, पूर्ण ग्रूव के लिए इसकी आईडी, ओडी और अक्षीय मोटाई का मिलान करें। आयामी समीक्षा से पहले स्थिर या गतिशील सेवा निर्दिष्ट करें।

पीटीएफई ग्रेड के साथ ऑपरेटिंग क्लीयरेंस, तापमान, द्रव और दबाव की चोटियों को परिभाषित करें। रिंग के आयाम और सामग्री डेटा को असेंबली के हिस्से के रूप में समीक्षा की जानी चाहिए; पीटीएफई सार्वभौमिक हाइड्रोलिक-द्रव संगतता या स्वतंत्र दबाव रेटिंग स्थापित नहीं करता है।

पीटीएफई सामग्री और आयामी आवश्यकताएं
वर्जिन पीटीएफई कठोरता संदर्भ: 55 शोर डी; ग्रेड, परीक्षण विधि और स्वीकृति सीमा की पुष्टि करें।

ठोस, स्कार्फ-कट और सर्पिल रिंग अलग-अलग निर्माण हैं। ऑर्डर किए गए रूप और उसके अनुभाग आयामों को निर्दिष्ट करें, फिर स्थापना पहुंच और ग्रूव फिट की पुष्टि करें।

सामग्री सीमा:

वर्जिन पीटीएफई: निर्दिष्ट तापमान और भार पर संपीड़न, क्रीप और आयामी स्थिरता की समीक्षा करें।

भरे हुए पीटीएफई: फिलर प्रकार और सामग्री निर्दिष्ट करें; द्रव संगतता, विरूपण और मिलान-सतह आवश्यकताओं की समीक्षा करें।

AS568 ओ-रिंग डैश नंबर और ग्रूव सेक्शन ड्राइंग प्रदान करें रिंग आयामों, सहनशीलता, निर्माण और मात्रा के साथ।

ग्रूव की चौड़ाई, गहराई और ऑपरेटिंग एक्सट्रूज़न गैप रिकॉर्ड करें। सील और बैकअप समर्थन के लिए उपलब्ध स्थान को परिभाषित करते समय दबाव और तापमान के तहत आयामी परिवर्तनों को शामिल करें।

यदि एक्सट्रूज़न क्षति मौजूद है, तो ग्लैंड का निरीक्षण करें और दबाव दिशा, गैप और ओ-रिंग की स्थिति रिकॉर्ड करें। एक प्रतिस्थापन रिंग की जांच मिलान आयामों के मुकाबले की जानी चाहिए न कि केवल विकृत नमूने के।

ओ-रिंग स्क्वीज़ और ग्रूव ऑक्यूपेंसी की बैकअप रिंग मोटाई के साथ समीक्षा करें। सतह फिनिश, असेंबली एक्सेस और मूवमेंट निर्दिष्ट करें; एक रिंग को अतिरिक्त मोटाई सीलिंग में सुधार करती है, यह मानते हुए कि इच्छित डिजाइन में फिट होना चाहिए।

एक परिभाषित दबाव दिशा के लिए, ओ-रिंग को उसके निम्न-दबाव पक्ष पर समर्थन दें। रिवर्सिंग दबाव के लिए दोनों तरफ समर्थन की आवश्यकता हो सकती है; ड्राइंग पर संयुक्त ग्रूव चौड़ाई और अभिविन्यास की पुष्टि करें।

एनबीआर या एफकेएम 90-ड्यूरोमीटर रबर बैकअप रिंग अलग-अलग विकल्प हैं। कंपाउंड और हार्डनेस स्केल की पुष्टि करें; पीटीएफई हार्डनेस अपने स्वयं के निर्दिष्ट परीक्षण पैमाने का उपयोग करती है।

कंटूर्ड रिंग्स के लिए एक अनुमोदित सेक्शन ड्राइंग और सामग्री पदनाम की आवश्यकता होती है।

संबंधित रबर और ऑयलफील्ड घटक

रबर ओ रिंग्स:

1) मानक ओ-रिंग्स

आकार: AS568 डैश आकार या निर्दिष्ट सहनशीलता के साथ मीट्रिक आयाम।

सामग्री: विनिर्देश द्वारा एनबीआर, सिलिकॉन, एफकेएम, एचएनबीआर या ईपीडीएम; खाद्य-संपर्क आवश्यकताओं के लिए कंपाउंड दस्तावेज़ीकरण की आवश्यकता होती है।

रंग: काला, भूरा, या कस्टम रंग।

2) कस्टम रबर ओ रिंग्स, एक्स रिंग्स, या सील्स और वाशर और गैस्केट के प्रकार।

कस्टम पार्ट्स को अनुमोदित ड्राइंग या मिलान आयामों वाले नमूने के मुकाबले उद्धृत किया जाता है।

ड्राइंग पर आकार, रंग और कठोरता की आवश्यकताएं निर्दिष्ट करें।

हैमर यूनियन सील्स

पीतल या स्टेनलेस-स्टील बैकअप रिंग के साथ या उसके बिना रबर यूनियन सील्स; असेंबली विनिर्देश द्वारा फिट।

उपलब्ध सामग्री: एनबीआर, एफकेएम, एचएनबीआर।

नाममात्र यूनियन आकार: 1, 1.5, 2, 3 और 4 इंच; असेंबली ड्राइंग द्वारा सील आयाम।

प्लग सील्स

उपलब्ध सामग्री: एनबीआर, एफकेएम, एचएनबीआर आदि।

नाममात्र आकार संदर्भ: 1, 2 या 3 इंच; प्लग सील फिट असेंबली ड्राइंग द्वारा।

डस्ट सील्स या स्विवेल डस्ट सील्स

ऑयल सेवर रबर

पाइप वाइपर

स्विवेल बॉल प्लग्स

थ्रेड प्रोटेक्टर

संदर्भ के लिए संबंधित उत्पाद तस्वीरें; ड्राइंग द्वारा ऑर्डर की गई रिंग की पुष्टि करें:

अतिरिक्त संबंधित उत्पाद तस्वीरें:

ग्रूव-फिट पूछताछ के लिए, सेक्शन ड्राइंग, ओ-रिंग डैश आकार और बैकअप रिंग आईडी, ओडी और मोटाई भेजें। सहनशीलता, अधिकतम ऑपरेटिंग गैप, दबाव दिशा, पीटीएफई ग्रेड, द्रव, तापमान और मात्रा शामिल करें।
