2 '' 3 '' 4 '' हैमर यूनियन सील्स हाई प्रेशर पाइप मैनिफोल्ड्स और प्लग वाल्व के लिए

2, 3 और 4-इंच NBR हैमर यूनियन सील औरmdash; मैनिफोल्ड कनेक्शन रिप्लेसमेंट

उत्पाद विवरण

एक हैमर यूनियन एक थ्रेड एंड, एक नट एंड और एक हैमर नट से बना होता है जो कसने पर, एक कम्पोजिट सील असेंबली को संपीड़ित करता है जिससे रिसाव को रोका जा सके। सील असेंबली में एक धातु इंसर्ट होता है जिसका आकार पारंपरिक हैमर यूनियनों के सील ग्रूव में फिट हो सके और एक छोटा सील इंसर्ट, थ्रेड एंड और नट एंड के बीच कार्य करता है। छोटा सील सुविधाजनक रूप से एक ओ-रिंग या हैमर यूनियन सील (लिप सील) होता है और इसका आकार ऐसा होता है कि जब सील असेंबली को हैमर यूनियन के थ्रेड एंड में डाला जाता है तो यह संपीड़ित हो जाता है।

हैमर यूनियन सील एक सीलिंग घटक है जो मिलान वाले यूनियन हार्डवेयर के भीतर स्थापित होता है; यह पूर्ण थ्रेडेड या वेल्डेड कनेक्शन नहीं है। शंघाई किनूओ आपको विभिन्न फिगर्स जैसे 602, 1002, 1502, 2002 और 2202 में सर्वश्रेष्ठ हैमर यूनियन सील की आपूर्ति कर सकता है।

उपलब्ध आकार : 1", 2", 3", 4" और 5"

सामग्री:

पहचाने गए यूनियन कनेक्शन के लिए NBR नाइट्राइल रिप्लेसमेंट; प्रत्येक नॉमिनल आकार के लिए ग्रेड, कठोरता स्केल और सटीक प्रोफाइल की पुष्टि करें

शंघाई किनूओ इंडस्ट्री ने हैमर यूनियन सील की एक पूरी श्रृंखला का उत्पादन किया।

चित्र 1502 रिप्लेसमेंट फिट के लिए मूल यूनियन ड्राइंग और चयनित कंपाउंड की आवश्यकता होती है। पूर्ण यूनियन विनिर्देश और लागू दस्तावेज़ीकरण से कार्यशील दबाव और किसी भी प्रूफ-टेस्ट आवश्यकता की पुष्टि करें। पीतल-समर्थित और स्टेनलेस-समर्थित संस्करण अलग-अलग निर्माण विकल्प हैं; सील अकेले के लिए कोई सार्वभौमिक दबाव या प्रूफ-टेस्ट रेटिंग नहीं बताई गई है।

                                         आवेदन

हैमर यूनियन सील का उपयोग तेल ड्रिलिंग उद्योग में उपयोग किए जाने वाले लचीले होसेस या पाइपों के बीच कनेक्शन में किया जाता है। सील यूनियन हार्डवेयर के भीतर एक महत्वपूर्ण द्रव-तंग कनेक्शन प्रदान करता है।

सभी उपलब्ध हैमर यूनियन सील सूची :

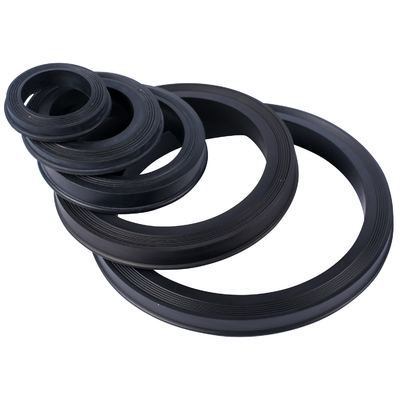

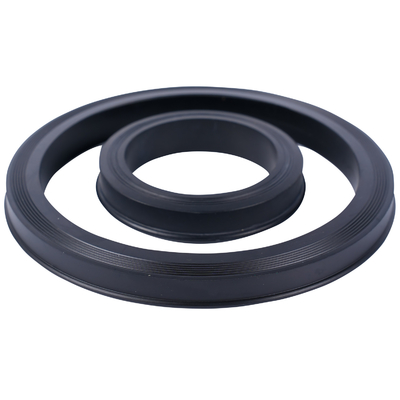

1" हैमर यूनियन लिप सील रिंग, बुना

1-1/2" हैमर यूनियन लिप सील रिंग, बुना

2" हैमर यूनियन लिप सील रिंग, बुना

3" हैमर यूनियन लिप सील रिंग, बुना

1" हैमर यूनियन लिप सील रिंग,

1-1/2" हैमर यूनियन लिप सील रिंग,

2" हैमर यूनियन लिप सील रिंग,

3" हैमर यूनियन लिप सील रिंग,

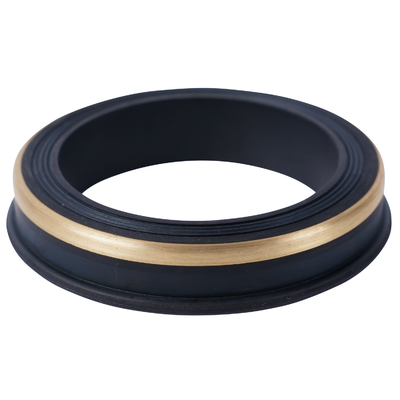

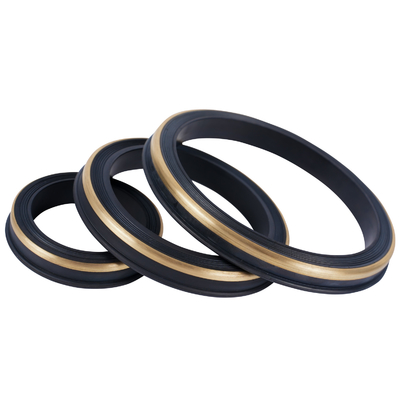

2" हैमर यूनियन सील रिंग, बुना डब्ल्यू/ पीतल की बैकिंग

3" हैमर यूनियन सील रिंग, बुना डब्ल्यू/ पीतल की बैकिंग

4" हैमर यूनियन सील रिंग, बुना डब्ल्यू/ पीतल की बैकिंग

2" हैमर यूनियन सील रिंग, डब्ल्यू/ पीतल की बैकिंग

3" हैमर यूनियन सील रिंग, डब्ल्यू/ पीतल की बैकिंग

4" हैमर यूनियन सील रिंग, डब्ल्यू/ पीतल की बैकिंग

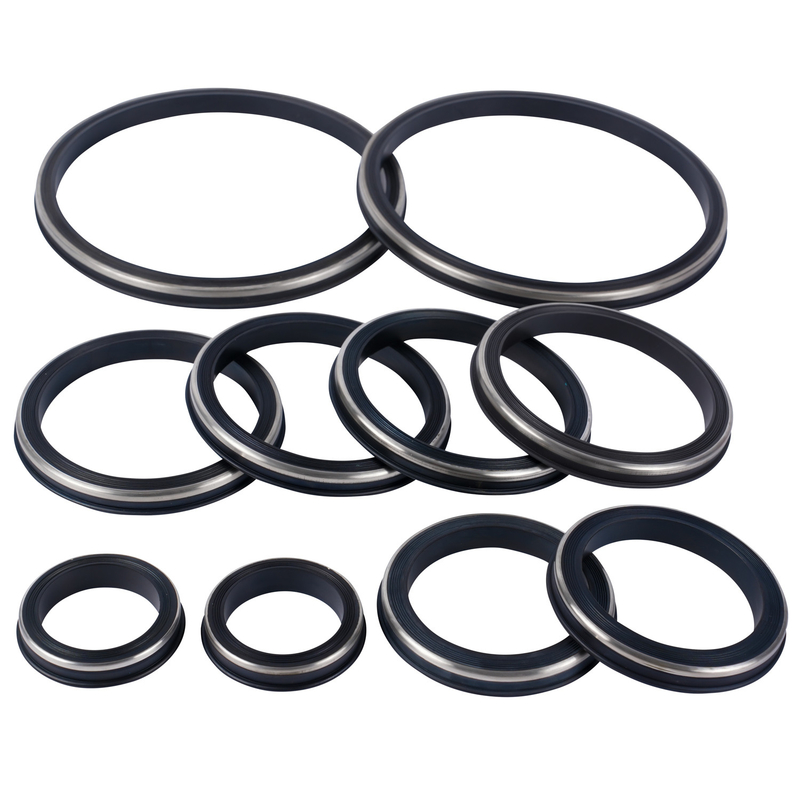

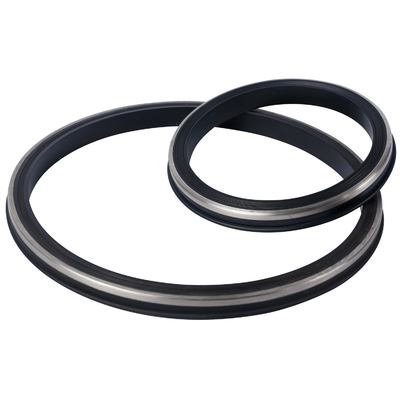

2" हैमर यूनियन सील रिंग, बुना डब्ल्यू/ स्टेनलेस स्टील बैकिंग

3" हैमर यूनियन सील रिंग, बुना डब्ल्यू/ स्टेनलेस स्टील बैकिंग

4" हैमर यूनियन सील रिंग, बुना डब्ल्यू/ स्टेनलेस स्टील बैकिंग

तेल ड्रिलिंग उपयोग के लिए अन्य संबंधित रबर उत्पाद:

                                   पैकिंग और शिपिंग

1: एक्सप्रेस: एस.एफ., डीएचएल, यूपीएस, टीएनटी, फेडएक्स आदि, तत्काल और छोटे ऑर्डर के लिए।

2: एयर शिपमेंट: एयर पोर्ट से एयर पोर्ट या एयर पोर्ट से डोर।

3: समुद्री शिपमेंट: थोक माल के लिए उपयुक्त। इसमें एयर शिपमेंट की तुलना में अधिक समय लगेगा।

                                            हमारी कंपनी

शंघाई किनूओ इंडस्ट्री कं लिमिटेड

2003 में स्थापित, एक नया और उच्च-तकनीकी उद्यम है जो अनुसंधान एवं विकास, उत्पादन और बिक्री को एकीकृत करता है। अपनी स्थापना के बाद से, हम "अस्तित्व के लिए गुणवत्ता, विकास के लिए नवाचार प्रतिस्पर्धा" की अवधारणा का पालन करते हैं, निरंतर विकास और नवाचार, हमने घर और विदेश में एक अच्छी प्रतिष्ठा जीती है।

हमारी कंपनी पेशेवर प्लास्टिक पार्ट्स, रबर पार्ट्स और मशीनिंग पार्ट्स डिजाइन और उत्पादन सेवाएं प्रदान करती है, उत्पाद मुख्य रूप से ऑटोमोबाइल, घरेलू उपकरणों, मशीनरी उपकरण और तेल उद्योग और अन्य क्षेत्रों में उपयोग किए जाते हैं। हमारे पास एक पेशेवर उत्पादन और बिक्री टीम है, "उच्च गुणवत्ता, उच्च व्यावसायिकता, उच्च दक्षता" काम करने के सिद्धांत हैं।

हमारे पास दो कारखाने हैं, 30 से अधिक इंजेक्शन मोल्डिंग मशीनें, मोल्डिंग मशीनें और सीएनसी खराद हैं। हमारी कंपनी शंघाई के पुडोंग न्यू एरिया में स्थित है। सुरुचिपूर्ण वातावरण, सुविधाजनक परिवहन, हमारी कंपनी से पुडोंग हवाई अड्डे तक केवल 30 मिनट लगते हैं।

हम व्यापक गुणवत्ता प्रबंधन प्रणाली अपनाते हैं, सामग्री-विशिष्ट अनुपालन दस्तावेज ऑर्डर किए गए कंपाउंड के लिए समीक्षा किए जा सकते हैं, हमारे उत्पाद मुख्य रूप से संयुक्त राज्य अमेरिका, कनाडा, ब्रिटेन, जर्मनी, फिनलैंड, न्यूजीलैंड, ऑस्ट्रेलिया और अन्य देशों और क्षेत्रों में निर्यात किए जाते हैं।

उत्पादन के चरण:

अधिक जानकारी के लिए हमसे संपर्क करने के लिए आपका स्वागत है।

मैनिफोल्ड और प्लग-वाल्व कनेक्शन: यूनियन सील स्थान की पहचान करें

यह पूछताछ एक पहचाने गए मैनिफोल्ड या प्लग-वाल्व कनेक्शन पर हैमर यूनियन कनेक्शन सील से संबंधित है। सील स्थान की पहचान करने के लिए असेंबली ड्राइंग और यूनियन फिगर प्रदान करें। आंतरिक प्लग-वाल्व सॉफ्ट सील को उनके स्वयं के पार्ट रेफरेंस की आवश्यकता होती है और वे हैमर यूनियन कनेक्शन सील से अलग होते हैं।

प्रत्येक नॉमिनल 2, 3 या 4-इंच रिप्लेसमेंट के लिए, निर्माता संदर्भ, लिप प्रोफाइल और किसी भी पीतल या स्टेनलेस सपोर्ट रिंग की पुष्टि करें। रबर-केवल और समर्थित संस्करण मूल ग्रूव और असेंबली आवश्यकताओं से मेल खाने चाहिए। नॉमिनल कनेक्शन आकार सील आयाम स्थापित नहीं करता है।

NBR ग्रेड, कठोरता और द्रव/तापमान ड्यूटी निर्दिष्ट करें, साथ ही आवश्यक निरीक्षण दस्तावेज भी। दबाव आवश्यकताओं के लिए पूर्ण मैनिफोल्ड, वाल्व और यूनियन विनिर्देशों की समीक्षा करें। असेंबल किए गए उपकरण के लिए दबाव अनुमोदन के रूप में सामान्य सील सूची का उपयोग न करें।
